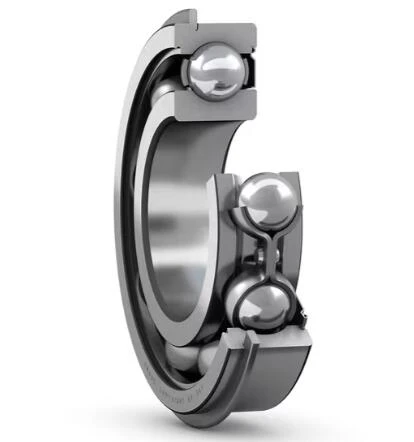

6314- Znr

Djup med en rad i en rad spår, med snäppringspår och tätningar eller sköldar på en eller båda sidor, är särskilt mångsidiga, har låg friktion och är optimerade för lågt brus och låg vibration, vilket möjliggör höga rotationshastigheter. De rymmer radiella och axiella belastningar i båda riktningarna, är enkla att montera och kräver mindre underhåll än andra lagertyper. Snapringen, monterad i ett ringformigt spår i den yttre ringen, underlättar lagringens axiella placering i deras hus. Den integrerade tätningen kan avsevärt förlänga livslängden eftersom den håller smörjmedel i lagren och föroreningar ute.

Skicka förfrågan

chatta nu

produkt introduktion

Dimensions - 6314-ZNR

Mått

d	70 mm	Borrdiameter
D	150 mm	Utomhusdiameter
B	35 mm	Bredd
d₁	≈94,95 mm	Axeldiameter
D₂	≈129,9 mm	Urtagdiameter
D₃	145,25 mm	Diameter av snapringspår
D₄	159,7 mm	Utanför Snap Ring
b	3,1 mm	Bredd på Snap Ring Groove
C	4,9 mm	Avstånd från yttre ringsidan till snäppringspår
f	2,82 mm	Snäppringbredd
r₀	Max. 0. 6 mm	Bottenradie av snap ringspår
r_1,2	min.2.1 mm	Avfasningsdimension

Abutment dimensions - 6314-ZNR

Anordningsdimensioner

d_a	min.82 mm	Axeldiameter
d_a	max.94,9 mm	Axeldiameter
D_a	max.138 mm	Bostadsdiameter
D_b	min.162 mm	Diameter av snäppringavtag i huset
b_a	min.3,5 mm	Bredd på snäppringavtagning i huset
C_a	Max.7,72 mm	Avstånd från yttre ringsida ansikte till snäppring bakåt ansikte
r_a	max.2 mm	Radie av axel eller husfilé

Beräkningsdata

SKF Performance Class		SKF Explorer
Grundläggande dynamisk belastningsgradering	C	111 KN
Grundläggande statisk belastningsbetyg	C₀	68 kN
Trötthetsbelastningsgräns	P_u	2,75 kN
Referenshastighet		9 500 r/min
Begränsningshastighet		6 300 r/min
Lägsta belastningsfaktor	k_r	0.03
Beräkningsfaktor	f₀	13.2

Inkluderade produkter

Knäppring

Sp 150

Toleransklass

Dimensionella toleranser	P6
Uttömning	Normal

Djupa spårkulslager - kärnfunktioner
Djupa spårkulslager är mångsidiga komponenter designade för radiellt och axiellt belastningsstöd i höghastighetsapplikationer. Deras enskilda konstruktion med oavbrutna banor säkerställer smidig drift under kombinerade laster, medan den djupa raceway-geometrien förbättrar radiell belastningskapacitet. Precision mark stålbollar och ringar minimerar friktion, vilket minskar energiförlust och värmeproduktion. Tillgängliga i skyddade, förseglade eller öppna konfigurationer, dessa lager rymmer olika smörjbehov och föroreningsskyddsnivåer. Vanliga material inkluderar kromstål för allmänt bruk och rostfritt stål för frätande miljöer, med valfria polymerburar för brusreducering i elektriska motorer.

Operativa fördelar i krävande inställningar
Dessa lager utmärker sig i effektivitet och hållbarhet och erbjuder lågt vridmoment för energikänsliga applikationer som VVS-system eller elektriska fordon. Deras förmåga att hantera feljustering (upp till 0. 5 grad) förenklar installationen i axelmontering. Med dynamiska belastningsgraderingar som når 25 kN- och hastighetsfaktorer (dn) som överstiger 200, 000 mm/min, överträffar de många bärande typer i rotationsprecision. Före-smörda varianter eliminerar relubreringsbehov i förseglade enheter och avancerad tätningsteknik (såsom trippel-läppkontaktförseglingar) Förlänger serviceintervall i dammiga industriella miljöer som förpackningsmaskiner eller transportsystem.

Exempel på tvärbranschimplementering
Djup i fordonsgeneratorer, pumpaxlar och hushållsapparater (t.ex. tvättmaskinstrummor), driver djupa spårkullager också precisionsutrustning som CNC -spindelenheter och tandstycken. Deras kompakta design passar robotikmanöverdon och drone -framdrivningssystem där viktoptimering är kritisk. I applikationer för förnybar energi tål specialbelagda versioner fukt i vindkraftverk. Livsmedelsvarianter med FDA-kompatibla smörjmedel fungerar pålitligt i tappningslinjer, medan högtemperaturmodeller (upp till 150 grader) tjänar i ugntransportörsrullar, vilket visar anpassningsförmåga mellan sektorer från flyg- till medicintekniska produkter.

INGA.	d [mm]	D [mm]	B [mm]
6021	105	160	26
16021	105	160	18
6412 NR	60	150	35
6412	60	150	35
6314- Znr	70	150	35
6314-Z	70	150	35
6314- RS1	70	150	35
6314-2Z	70	150	35
6314-2 RS1	70	150	35
6314 NR	70	150	35
6314	70	150	35
62314-2 RS1	70	150	51
6217-Z	85	150	28
6217- RS1	85	150	28
6217-2Z	85	150	28
6217-2 RS1	85	150	28
6217 NR	85	150	28
6217 M	85	150	28
6217	85	150	28
61922 MA	110	150	20
61922	110	150	20
61824-2 RZ	120	150	16
61824-2 RS1	120	150	16
61824	120	150	16
6020-Z	100	150	24
6020- RS1	100	150	24
6020-2Z	100	150	24
6020-2 RS1	100	150	24
6020 NR	100	150	24
6020 N	100	150	24
