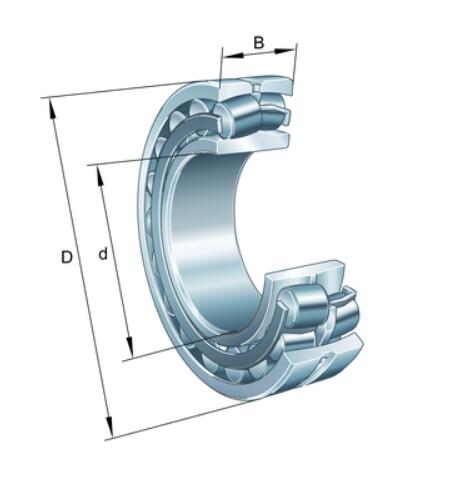

24160-BE-XL-C4-Sfäriskt rullager

Huvuddimensioner och prestandadata

d	300 mm	Håldiameter
D	500 mm	Ytterdiameter
B	200 mm	Bredd
Cr	3,950,000 N	Grundläggande dynamisk belastning, radiell
C0r	6,400,000 N	Grundläggande statisk belastning, radiell
Cdin	500,000 N	Utmattningslastgräns, radiell
nG	1,100 1/min	Begränsande hastighet
nϑr	450 1/min	Referenshastighet
≈m	155,56 kg	Vikt

Monteringsmått

den min	320 mm	Skaftansats med minsta diameter
Dett max	480 mm	Maximal diameter på husets skuldra
rett max	4 mm	Maximal fördjupningsradie

Mått

rmin	5 mm	Minsta avfasningsmått
D1	422,8 mm	Ytterring med håldiameter
d2	338,2 mm	Raceway diameter på innerringen
ds	8 mm	Diameter smörjhål
ns	15 mm	Bredd på smörjspåret

Temperaturområde

Tmin	-30 grad	Drifttemperatur min.
Tmax	200 grader	Drifttemperatur max.

Beräkningsfaktorer

e	0.39	Gränsvärde för Fa/Fr för tillämpligheten av diff. Värden för faktorerna X och Y
Y1	1.72	Dynamisk axiell lastfaktor
Y2	2.56	Dynamisk axiell lastfaktor
Y0	1.68	Statisk axiell lastfaktor



Sfäriska rullager är konstruerade för att hantera tunga radiella och axiella belastningar, även under förhållanden med felinriktning och axelavböjning. Dessa lager har en sfärisk yttre löpbana och två rader av tunnformade rullar, vilket gör att de kan hantera vinkelfel mellan de yttre och inre ringen. Denna förmåga gör dem idealiska för applikationer där axelavböjning eller monteringsfel är vanliga. Dessutom säkerställer deras robusta konstruktion lång livslängd, även under kraftiga vibrationer eller stötbelastningar. Förbättrade smörjkanaler och tätningar i avancerad design minskar friktion och slitage ytterligare.

Dessa lager erbjuder flera fördelar, vilket gör dem mångsidiga och pålitliga i olika applikationer. Deras design gör att de kan hantera betydande belastningar samtidigt som prestanda bibehålls i tuffa miljöer, vilket minskar underhåll och stilleståndstid. Förbättrade konstruktioner leder också till lägre driftstemperaturer och förlängd fettlivslängd, vilket förbättrar den totala effektiviteten. Kombinationen av lång livslängd och minskat underhållsbehov gör sfäriska rullager till ett kostnadseffektivt val för många industrier.

Sfäriska rullager används i stor utsträckning i industriella maskiner, särskilt i gruv-, konstruktions- och materialhanteringsutrustning där höga belastningar och snedställning är vanliga. De är också väsentliga i kraftgenereringsutrustning, såsom vindkraftverk, som kräver robusta och pålitliga lagerlösningar. Inom fordonssektorn används dessa lager i tunga fordon och lastbilar där hållbarhet och lastkapacitet är avgörande. Dessutom är de idealiska för pappersbruk inom massa- och pappersindustrin, där de måste tåla tunga belastningar och tuffa driftsförhållanden.

Sammanfattningsvis är sfäriska rullager oumbärliga komponenter inom olika industrier på grund av deras unika design och prestandaegenskaper. Deras förmåga att hantera tunga belastningar, hantera felinställning och arbeta tillförlitligt i krävande miljöer säkerställer att de spelar en avgörande roll för att förlänga utrustningens livslängd och upprätthålla effektiv drift.

INGA.	d	D	B
23264-BEA-XL-K-MB1-C3	320	580	208
239/900-MB-C3	900	1180	206
239/900-K-MB	900	1180	206
239/900-MB	900	1180	206
239/900-K-MB-C3	900	1180	206
24080-BEA-XL-MB1-C2	400	600	200
23180-BEA-XL-2RSR-MB1	400	650	200
23180-BEA-XL-K-2RSR-MB1	400	650	200
248/950-MB	950	1150	200
23180-BEA-XL-MB1-C2	400	650	200
230/600-BEA-XL-MB1-H151B	600	870	200
24084-BEA-XL-MB1	420	620	200
24084-BEA-XL-MB1-C3	420	620	200
24160-BE-XL	300	500	200
24160-BE-XL-C2	300	500	200
24160-BE-XL-C3	300	500	200
24160-BE-XL-C4	300	500	200
24160-BE-XL-K30	300	500	200
24160-BE-XL-K30-C3	300	500	200
24160-BE-XL-K30-C4	300	500	200
