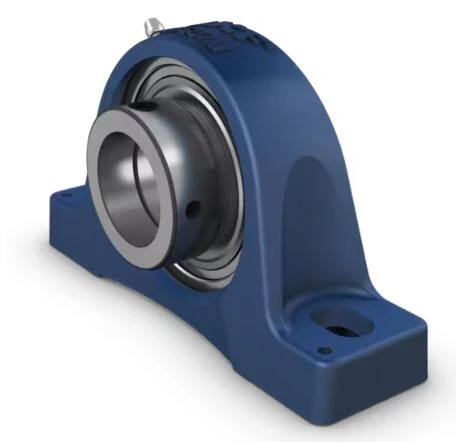

SY 15/16 FM-Pillow Block Kullagerenhet

Kudd (plummer) blockkullagerenheter består av ett insatslager monterat i ett gjutjärnshus som kan skruvas fast på en stödyta. Denna variant är avsedd för användning i applikationer där rotationsriktningen är konstant. Den har en smal innerring och låses på axeln med en excentrisk låskrage, vilket gör den enkel att montera. StarkRedo att monteras Smörjt och tätat lager Designat för rotation i en riktning.

Skicka förfrågan

chatta nu

produkt introduktion

Överensstämmelse med standard	ISO
Syfte specifik	För materialhanteringsapplikationer
Material, hölje	Gjutjärn
Tätning, lager	Täta på båda sidor
Tätningstyp, lager	Kontakt, standard
Tätning, enhet	Valfritt ändskydd
Beläggning	Utan

Dimensions - SY 15/16 FM

Mått

d	23,813 mm	Håldiameter
d₁	≈33,74 mm	Axeldiameter på innerringen
d₂	37,4 mm	Låsringens ytterdiameter
A	36 mm	Basbredd
A₁	22 mm	Toppbredd
A₅	20,5 mm	Utmärkande ändlock
B	21,5 mm	Innerringens bredd
B₁	31 mm	Total lagerbredd
B₄	4,75 mm	Avstånd från låsanordningens sida till gängcentrum
H	36,5 mm	Höjd på sfärisk sits mitt
H₁	16 mm	Fothöjd
H₂	70 mm	Total höjd
J	102 mm	Avstånd mellan fästbultar
J	max.110 mm	Avstånd mellan fästbultar
J	min.94 mm	Avstånd mellan fästbultar
L	130 mm	Total längd
N	11,5 mm	Diameter på fästbultshål
N₁	19,5 mm	Längd på fästbultshål
s₁	23,5 mm	Avstånd från låsanordningens sida till mitten av löpbanan

Gängat hål
R_G	1/4-28 UNF	Husgänga för smörjnippel
R₁	2 mm	Husets gänga axiellt läge
R	45 grader	Husets gänga vinkelläge

Smörjnapp
D_N	6,5 mm	Diameter på huvudsfären på smörjnappen
SW_N	7 mm	Sexkantnyckelstorlek för smörjnippel
G_N	1/4-28 SAE-LT	Gänga av smörjnipp

Stiftstift
J₆	120 mm	Avstånd till pluggstift
J₇	13 mm	Axiell förskjutning av pluggstift
N₄	4 mm	Rekommenderad diameter för pluggstift

Beräkningsdata

Grundläggande dynamisk belastning	C	14 kN
Grundläggande statisk belastning	C₀	7,8 kN
Trötthetsbelastningsgräns	P_u	0.335 kN
Begränsande hastighet		7 000 r/min
		Begränsande hastighet med axeltolerans h6

Monteringsinformation

Ställskruv	G₂	1/4-28 UNF
Sexkantnyckelstorlek för ställskruv		3,175 mm
Rekommenderat åtdragningsmoment för ställskruv		4 N·m
Rekommenderad diameter för fästbultar, mm	G	10 mm
Rekommenderad diameter för fästbultar, tum	G	0.375 tum

Egenskaper för kuddblockkullagerenheter

Kullagerenheter för kuddblock är robusta mekaniska komponenter designade för att stödja axlar och underlätta mjuk rotationsrörelse. Kärnan består dessa enheter av ett lager inrymt i ett solidt monteringsblock, som ofta är tillverkat av gjutjärn eller stål. Detta block har en distinkt form som möjliggör enkel montering på en plan yta, därav namnet "kuddblock". Själva lagret är vanligtvis ett djupt spårkullager, vilket ger hög radiell och måttlig axiell lastbärande förmåga. Kuddblockets design inkluderar funktioner som ett tätat eller avskärmat lager för att förhindra kontaminering från smuts och fukt, samt för att behålla smörjningen. Enheterna kommer med förborrade hål för montering, vilket gör installationen enkel. Dessutom har många kuddblocksenheter självinställande egenskaper, som kompenserar för mindre axelfel och minskar risken för för tidigt lagerhaveri.

Tillämpningar av kullagerenheter för kuddblock

Kullagerenheter för kuddblock är mångsidiga komponenter som används inom ett brett spektrum av industriella applikationer. De finns vanligtvis i tillverkningsutrustning, såsom transportörer, där de stöder roterande axlar och säkerställer smidig drift. I jordbruksmaskiner hjälper dessa enheter till att fungera effektivt för olika jordbruksmaskiner, från skördare till bevattningssystem. De är också avgörande inom bilindustrin, där de stödjer komponenter som axelaxlar och drivsystem. Andra anmärkningsvärda applikationer inkluderar textilmaskiner, där de upprätthåller konsekventa prestanda under höghastighetsförhållanden, och i gruvindustrin, där de stöder tung utrustning som fungerar i tuffa miljöer. Deras anpassningsförmåga och tillförlitlighet gör dem oumbärliga i alla miljöer där rotationsrörelse är avgörande.

Fördelar med kullagerenheter för kuddblock

Den främsta fördelen med kullagerenheter för kuddblock ligger i deras förmåga att ge tillförlitligt stöd och prestanda samtidigt som de är relativt lätta att installera och underhålla. Deras robusta konstruktion säkerställer hållbarhet och livslängd även under krävande förhållanden, vilket minimerar stilleståndstiden och minskar underhållskostnaderna. Den självinställande funktionen hos många kuddblocksenheter gör att de kan hantera axelfel, vilket förbättrar deras driftsstabilitet och förlänger deras livslängd. Dessutom skyddar den inneslutna designen av dessa enheter lagren från föroreningar, minskar sannolikheten för skador och bibehåller konsekvent prestanda. Tillgången på olika storlekar och konfigurationer innebär också att de kan skräddarsys för att passa en mängd olika applikationer, vilket gör dem till ett mångsidigt val för många industrier. Sammantaget erbjuder kuddblockkullagerenheter en kombination av styrka, användarvänlighet och anpassningsförmåga som bidrar till deras utbredda användning och effektivitet i många applikationer.

INGA.	d[mm]	A[mm]	H[mm]	H2[mm]	J[mm]	L[mm]
SY 15/16 FM	23.813	36	36.5	70	102	130
SY 1. TR	25.4	36	36.5	70	102	130
SY 1. TF	25.4	36	36.5	70	102	130
P2BSS 25M-TPSS	25	31	36.5	71.5	101.7	133.5
P2BSS 25M-CPSS-DFH	25	31	36.5	71.5	101.7	133.5
P2BSS 100-TPSS	25.4	31	36.5	71.5	101.7	133.5
P2BSS 100-CPSS-DFH	25.4	31	36.5	71.5	101.7	133.5
P2BC 25M-TPZM	25	36	36.5	72.5	105	142
P2BC 25M-TPSS	25	36	36.5	72.5	105	142
P2BC 25M-CPSS-DFH	25	36	36.5	72.5	105	142
P2BC 100-TPZM	25.4	36	36.5	72.5	105	142
P2BC 100-TPSS	25.4	36	36.5	72.5	105	142
P2BC 100-CPSS-DFH	25.4	36	36.5	72.5	105	142
P2BC 015-TPZM	23.813	36	36.5	72.5	105	142
P2BL 100-WF-AH	25.4	38.1	33.34	67.47	104.78	139.7
P2BL 100-WF	25.4	38.1	33.34	67.47	104.78	139.7
P2BL 100-TF-AH	25.4	38.1	33.34	67.47	104.78	139.7
P2BL 100-TF	25.4	38.1	33.34	67.47	104.78	139.7
P2BL 100-RM	25.4	38.1	33.34	67.47	104.78	139.7
P2BL 100-FM	25.4	38.1	33.34	67.47	104.78	139.7
P2BL 015-TF-AH	23.813	38.1	33.34	67.47	104.78	139.7
P2BL 015-TF	23.813	38.1	33.34	67.47	104.78	139.7
P2BL 014-TF-AH	22.225	38.1	33.34	67.47	104.78	139.7
P2BL 014-TF	22.225	38.1	33.34	67.47	104.78	139.7
P2BL 014-RM	22.225	38.1	33.34	67.47	104.78	139.7
P2BL 014-FM	22.225	38.1	33.34	67.47	104.78	139.7
P2B 20M-TF	20	34	33.34	64.29	95.25	127
P2B 012-WF-AH	19.05	34	33.34	64.29	95.25	127
P2B 012-WF	19.05	34	33.34	64.29	95.25	127
P2B 012-TF-AH	19.05	34	33.34	64.29	95.25	127
