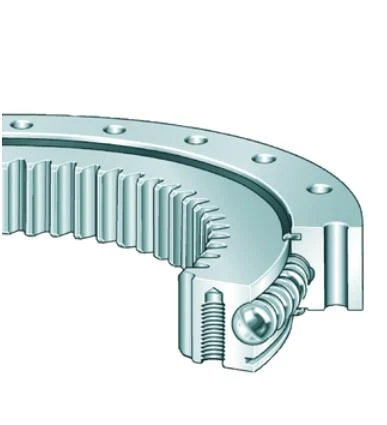

VSI200744-N

Huvuddimensioner och prestandadata

d1	648 mm	Borrdiameter
T	4,5 mm	Längdcentrerande innerring
H	56 mm	Höjd
Da	816 mm	Ytterdiameter
	-0.6 mm	Utvändig diameter lägre tolerans
	0 mm	Ytterdiameter övre tolerans
ha	44,5 mm	Bredd ytterring
hi	44,5 mm	Bredd innerring
≈m	58,3 kg	Vikt

Mått

Di	745,5 mm	Ytterring med innerdiameter
	0.6 mm	Innerdiameter yttre ring övre tolerans
	0 mm	Innerdiameter yttre ring lägre tolerans
La	790 mm	Stigcirkeldiameter fästhål yttre ring
na	40	Antal fästhål i ytterringen
dB	14 mm	Fästhål
da	742,5 mm	Innerring med ytterdiameter
	0 mm	Ytterdiameter innerring övre tolerans
	-0.6 mm	Utvändig diameter innerring lägre tolerans
Li	705 mm	Stigcirkeldiameter fästhål inre ring
dBi	M12	Slitbanans fixeringshål
Gl	20 mm	Fästhål för gängdjup
ni	40	Antal fästhål i innerringen
Fr zul	165,200 N	Max. fixeringsskruvar för radiell belastning (friktionslåsning)
m	6 mm	Modul av utväxling
z	110	Antal tänder
d0	660 mm	Kugghjul med stigningscirkeldiameter
Fz norm	23,700 N	Max. tandkraftens rotutmattningsstyrka (vid en chockfaktor på 1,2)
Fz max	35,000 N	Max. tandkraft mot tandfraktur (vid en chockfaktor på 1,35)

Temperaturområde

Tmin	-25 grad	Drifttemperatur min.
Tmax	80 grader	Drifttemperatur max.

Beräkningsfaktorer

Ca	171,000 N	Grundläggande dynamisk belastning, axiell
C0a	1,200,000 N	Grundläggande statisk belastning, axiell
Cr	155,000 N	Grundläggande dynamisk belastning, radiell
C0r	550,000 N	Grundläggande statisk belastning, radiell



Svängringslager, även kända som vridbordslager, är specialiserade roterande lager utformade för att klara tunga belastningar samtidigt som de tillåter mjuk rotation på en fast axel. En av deras definierande egenskaper är deras stora diameter, vilket gör att de kan stödja betydande radiella, axiella och momentbelastningar samtidigt. Dessa lager är typiskt konstruerade av högkvalitativt stål och har invecklade konstruktioner som ofta inkluderar integrerade växlar, löpbanor och tätningssystem. Detta gör dem särskilt lämpliga för applikationer som kräver hög precision och hållbarhet. Dessutom kan svängringslager anpassas i olika storlekar och konfigurationer för att möta specifika tekniska krav, vilket säkerställer optimal prestanda under olika driftsförhållanden.

Fördelarna med svängringslager är många, främst deras förmåga att ge tillförlitlig rörelse i krävande miljöer. Deras robusta konstruktion gör att de tål extrema temperaturer och utmanande förhållanden, vilket gör dem idealiska för tunga maskiner, kranar och grävmaskiner. Dessutom möjliggör svängringarnas utformning minskad friktion under drift, vilket ökar effektiviteten och förlänger komponentens livslängd. Integreringen av kugghjul direkt i lagret eliminerar behovet av ytterligare kugghjul i monteringen, vilket minskar totalvikten och förenklar den tekniska designen. Dessutom bidrar deras låga underhållskrav till lägre driftskostnader, vilket är en betydande fördel för industrier som är beroende av kontinuerlig drift.

Svängringslager har omfattande tillämpningar inom olika industrier, vilket visar deras mångsidighet och effektivitet. Inom byggsektorn används de i kranar och grävmaskiner för smidiga och precisionskontrollerade rörelser. Inom vindenergisektorn spelar svängringar en avgörande roll i driften av vindkraftverk, vilket möjliggör de nödvändiga rotationsrörelserna för att optimera energigenereringen. Dessutom finns de ofta i materialhanteringssystem, robotik och till och med medicinsk utrustning, där exakt positionering och lasthantering är avgörande. När industrier utvecklas fortsätter efterfrågan på svängringslager att växa, vilket gör dem till en oumbärlig komponent i moderna tekniska tillämpningar.

INGA.	d[mm]	D[mm]	B[mm]
VSU200744-ZT-RL1	672	816	56
VSI200744-V-RL1	648	816	44.5
VSU200744-RL1	672	816	56
VSU200744-VSP-ZT	672	816	56
VSU200744-VSP	672	816	56
VSU200744-ZT-RL3	672	816	56
VSU200744-ZT-RL2	672	816	56
VSI200744-N	648	816	44.5
VSU200744	672	816	56
VU360680	565	795	79
VLI200644-N-RL1	546	748	44.5
VLU200644-RL1	534	748	56
VLU200644-VSP	534	748	56
VLI200644-N-RR	546	748	44.5
VLU{{0}}RL0	534	748	56
VLU200644-RR	534	748	56
VLU200644	534	748	56
VLI200644-N	546	748	44.5
XSA140644-N	-	742.3	-
VSU200644-RR	572	716	56
